La fragmentación de la construcción tradicional ha generado históricamente brechas de comunicación y retrasos en proyectos civiles. En este contexto, el análisis comparativo estructural surge como una herramienta esencial para mejorar la coordinación técnica. Por lo tanto, es imperativo transitar hacia modelos que aseguren la interoperabilidad y precisión en la toma de decisiones. De hecho, la implementación de metodologías integradas permite una respuesta superior entre el diseño y la realidad de obra.
Además, el objetivo fundamental de esta investigación es realizar un análisis comparativo estructural exhaustivo entre el hormigón armado y metal. Asimismo, se evalúa el comportamiento de un edificio de dos niveles bajo las condiciones sísmicas críticas de El Salvador. Por consiguiente, se busca determinar la viabilidad económica y eficiencia en el uso de materiales para cada sistema propuesto. Enlazando estas ideas, el estudio garantiza la seguridad estructural mediante el uso de normativas internacionales vigentes.
Por otra parte, la justificación radica en encontrar un equilibrio entre seguridad y costos. Debido a que el Salvador posee alta actividad sísmica, la elección del sistema impacta directamente en la resiliencia de la edificación. Por lo tanto, la comparativa técnica ofrece una guía clara sobre el desempeño sísmico y la velocidad de montaje. Concretamente, se requiere optimizar el diseño de cimentaciones considerando el diseño de pilotes si el suelo lo exige.
La motivación del equipo surge del deseo de elevar los estándares de la construcción civil mediante tecnología de vanguardia. Al emplear herramientas digitales, se demuestra que es posible reducir la incertidumbre en los presupuestos y cronogramas de obra. De la misma forma, el análisis comparativo estructural funciona como una validación de procesos de ingeniería de alto nivel. Por ende, este estudio trasciende la simple comparación de materiales para enfocarse en la optimización técnica global.
Comparativa estructural: Concreto armado-estructura metálica
Descripción de la problemática
En el mercado actual, los ingenieros enfrentan dilemas críticos al seleccionar sistemas para edificios comerciales de uso diverso. A menudo, la decisión se basa en costumbres locales en lugar de un análisis comparativo estructural técnico y actualizado. Por lo tanto, la falta de datos comparativos directos puede generar una inversión ineficiente de recursos materiales valiosos. No obstante, la variabilidad en los precios de insumos exige una evaluación técnica constante y muy rigurosa.
Debido a la alta demanda sísmica regional, existe una preocupación legítima sobre la ductilidad y resistencia de las conexiones. En consecuencia, una mala elección puede comprometer la integridad de la estructura durante eventos telúricos de gran magnitud. Además, el análisis comparativo estructural ayuda a desmitificar que el costo inicial ignora los beneficios en tiempos de ejecución. Por ello, este estudio aborda dudas mediante un modelo comparativo directo y normalizado para el mercado salvadoreño.
Delimitación del alcance
Esta investigación se restringe al diseño y cálculo de una edificación de dos niveles destinada a uso comercial. El análisis comparativo estructural contempla exclusivamente los sistemas de concreto reforzado y acero según las normativas locales vigentes. Sin embargo, el estudio no incluye el diseño de redes hidrosanitarias, eléctricas o acabados arquitectónicos específicos del proyecto. Por consiguiente, el enfoque es estrictamente estructural y económico centrado en la fase de obra gris inicial.
La investigación se desarrolla bajo parámetros de carga y sismicidad específicos de El Salvador para asegurar relevancia técnica. Además, el análisis comparativo estructural de costos se limita a la comparación de cantidades de obra y mano de obra. Debido a esto, los resultados son aplicables a proyectos con características geométricas y geológicas similares en la región. Concretamente, el proyecto se localiza en la Zona Rosa, donde el diseño de pilotes podría ser una alternativa.
Imagen de localización aérea
Metodología
La metodología vincula el diseño estructural con herramientas de modelado de información de última generación para obtener resultados precisos. Inicialmente, se analizó un proyecto de dos niveles con una superficie de 347.11 metros cuadrados totales de construcción. Por lo tanto, el uso de CYPECAD como motor de cálculo garantiza la fiabilidad del análisis comparativo estructural realizado. De hecho, el entorno tridimensional facilita la visualización clara de cada elemento bajo esfuerzos de carga críticos.Se aplicó un Nivel de Desarrollo LOD 300 para asegurar la precisión geométrica de cada elemento del sistema. Para el acero se usaron secciones IPE y HEA, mientras que el concreto empleó secciones rectangulares de alta resistencia. En consecuencia, este enfoque facilita la extracción de cantidades precisas para el análisis comparativo estructural de costos finales. Finalmente, ambos sistemas enfrentan las mismas cargas sísmicas normativas para garantizar una competencia técnica en igualdad de condiciones.
El proceso de evaluación técnica

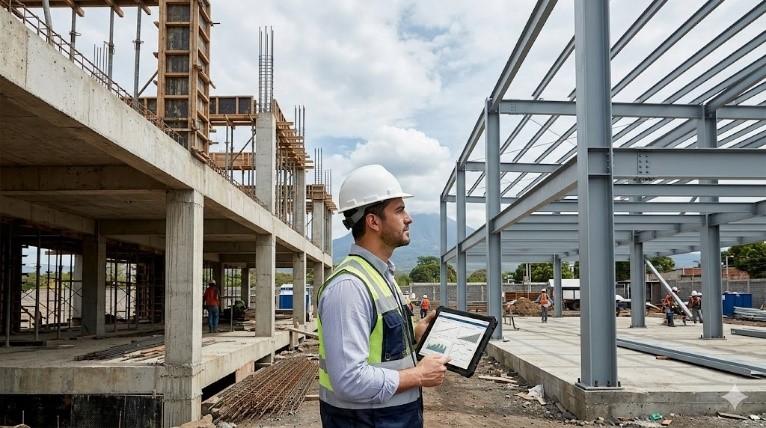

Sistema constructivo de hormigón armado y de acero
El marco teórico fundamenta el diseño ante esfuerzos de flexión y corte para asegurar la estabilidad de la obra. Debido a esto, se analiza la ductilidad y la disipación de energía mediante un análisis comparativo estructural detallado. Además, el cumplimiento del Reglamento de Seguridad Estructural de El Salvador es obligatorio para garantizar la seguridad de usuarios. Por lo tanto, los estándares ACI 318 y AISC 360 proporcionan un marco normativo internacional robusto para el cálculo.
El sistema de hormigón armado interactúa con el acero para resistir esfuerzos combinados de manera eficiente y segura. Por lo tanto, requiere un confinamiento de núcleos robusto ante la masa sísmica evaluada en el análisis comparativo estructural. Sin embargo, la estructura metálica ofrece una alta relación resistencia-peso que optimiza las cargas sobre la cimentación. De la misma forma, el uso de perfiles estandarizados acelera el montaje en comparación con los sistemas tradicionales.
Software de cálculo CYPECAD
El software CYPECAD actúa como el motor de análisis que integra la normativa local con el modelado de elementos finitos. Debido a esto, el programa permite verificar automáticamente el cumplimiento de las derivas y estados límite de servicio establecidos. En consecuencia, se garantiza una precisión técnica superior en el dimensionamiento resultante del análisis comparativo estructural entre materiales. Asimismo, esta herramienta digital permite realizar una iteración rápida en el dimensionado de los elementos críticos de soporte.
El procedimiento inicia con la transferencia de la geometría arquitectónica a un entorno de cálculo estructural tridimensional y dinámico. Por consiguiente, se respetaron las luces y alturas arquitectónicas para que ambos sistemas compitieran bajo las mismas restricciones espaciales. Además, la precisión en el modelado es vital para el cálculo exacto de las cargas muertas en el análisis comparativo estructural. De hecho, este proceso asegura que las fuerzas de reacción sean coherentes con la capacidad del terreno.
Cargas y condiciones de contorno
Se aplicaron cargas vivas y muertas de acuerdo con el uso comercial previsto para la edificación en cuestión hoy. Además, las condiciones de contorno definen el comportamiento de los apoyos según el estudio de suelos del análisis comparativo estructural. Por lo tanto, se garantiza que la estructura sea estable frente a los asentamientos diferenciales posibles en la zona. Concretamente, en terrenos de baja capacidad, el Diseño de pilotes se vuelve un factor técnico determinante y necesario.
El análisis incluyó la evaluación del espectro de respuesta sísmica para determinar las fuerzas laterales actuantes en cada nivel. Sin embargo, el sistema de concreto presentó periodos de vibración más cortos debido a su mayor rigidez y masa relativa. En consecuencia, el análisis dinámico lineal permitió comparar la respuesta elástica de ambos materiales en el análisis comparativo estructural. Por lo tanto, se identificaron los puntos críticos de refuerzo requeridos para cumplir con los estándares de seguridad.
Optimización y verificación
Tras el cálculo inicial, se realizaron ajustes para optimizar el peso del acero y las dimensiones del concreto reforzado. Por lo tanto, el proceso de verificación asegura que todos los elementos cumplan con los coeficientes de seguridad del análisis comparativo estructural. Debido a esto, se logra una estructura eficiente y segura que minimiza el desperdicio de materiales industriales pesados. Asimismo, la optimización impacta directamente en el presupuesto final, haciendo el proyecto mucho más rentable y viable.
El procesamiento de datos se enfocó en la cuantificación métrica de todos los elementos diseñados en ambos escenarios técnicos. Además, se estableció una matriz comparativa para evaluar el rendimiento de cada sistema en términos de volumen y costo. De este modo, el procesamiento sistemático de datos fundamenta las conclusiones finales del análisis comparativo estructural entre sistemas. Por consiguiente, se identifican las partidas donde cada sistema constructivo presenta sus mayores ventajas competitivas para el desarrollador.
Procesamiento de datos, costos y comparación
La comparación de costos integra el valor de los materiales, la mano de obra y el equipo especializado requerido. Por lo tanto, la extracción de datos desde el software facilita una estimación presupuestaria detallada para el análisis comparativo estructural. En consecuencia, se determinó que la estructura metálica disminuye notablemente las cargas sobre la cimentación principal del edificio. De hecho, el ahorro en volumen de materiales es una ventaja técnica clara del sistema metálico sobre el concreto.
La aplicación de la normativa técnica salvadoreña es el pilar que valida la seguridad de los diseños estructurales propuestos. Por lo tanto, se verificó cada estado límite de falla y servicio para garantizar la habitabilidad del edificio comercial. Además, el cumplimiento normativo asegura la viabilidad de permisos de construcción ante las autoridades competentes del análisis comparativo estructural. Por consiguiente, el uso de CYPECAD valida que ambos diseños cumplen con los coeficientes de seguridad exigidos legalmente.

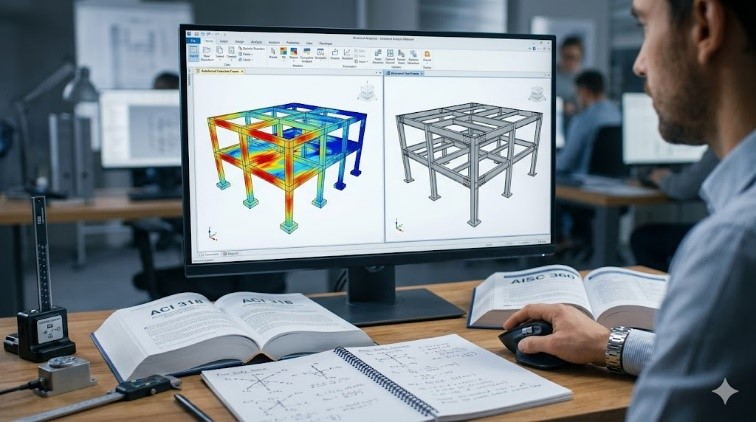

Procedimiento de diseño por medio de Softwares de cálculo
Análisis y discusión de resultados
Normativas de diseño
La aplicación de la normativa técnica salvadoreña es el pilar que valida la seguridad de los diseños propuestos. Por lo tanto, se verificó cada estado límite de falla y servicio para garantizar la habitabilidad del edificio comercial. Además, el cumplimiento normativo asegura la viabilidad de permisos de construcción ante las autoridades competentes.
Ingeniería estructural en El Salvador
Cargas gravitacionales y demanda sísmica
El análisis reveló que la demanda sísmica es el factor determinante para el dimensionamiento en ambos sistemas estructurales comparados. Sin embargo, la estructura metálica disipa energía de manera distinta gracias a su ductilidad inherente en las conexiones soldadas. Por consiguiente, la relación entre carga y sismo varía significativamente en el análisis comparativo estructural de los materiales. De hecho, el acero presentó una mayor flexibilidad, resultando en derivas de piso superiores que deben ser controladas.
El diseño de concreto empleó secciones robustas para controlar desplazamientos, mientras que el acero redujo dimensiones usando steel deck. Por lo tanto, el hormigón destaca por su rigidez diafragmática y el metal por optimizar el espacio útil interior. En consecuencia, el análisis comparativo estructural demuestra que la estructura metálica reduce el peso total en un 40% aproximadamente. Asimismo, esta reducción de masa impacta positivamente en el dimensionamiento de las zapatas y vigas de cimentación.

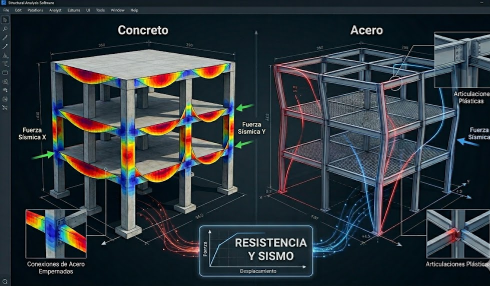

Simulación de resistencia y comportamiento sísmico

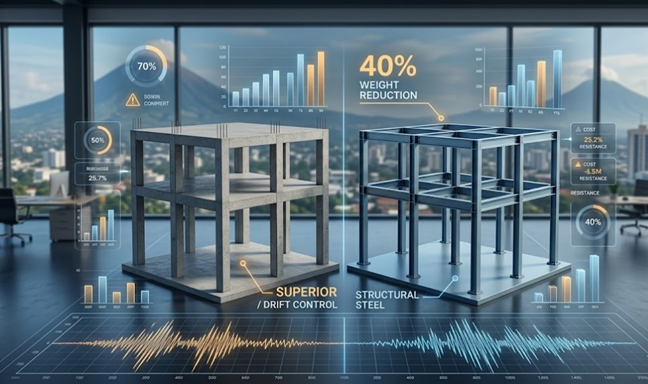

Comparativa de costos y diseños
La comparativa final destaca diferencias críticas en la inversión inicial y el tiempo de retorno del capital invertido. Por lo tanto, la elección entre acero y concreto depende también del flujo de caja del proyecto de construcción. Debido a esto, el análisis comparativo estructural presenta una visión holística que incluye la rapidez de montaje del acero. Por otra parte, el concreto reforzado sigue siendo una opción económica donde el costo de mano de obra es bajo.
A pesar de que el acero tiene un costo unitario elevado, la velocidad de ejecución compensa la inversión inicial. Además, el menor volumen de concreto en cimentaciones reduce los costos de excavación y disposición de tierra removida. En consecuencia, la comparativa financiera detallada del análisis comparativo estructural muestra un equilibrio competitivo según el cronograma previsto. Por lo tanto, la transparencia en la cuantificación de obra es fundamental para evitar sobrecostos inesperados durante la construcción.
Diseño y memoria de cálculo
Beneficios e impacto positivo
El Análisis comparativo estructural facilita a los profesionales de la construcción en El Salvador el perfeccionamiento de propuestas estructurales. Asimismo, la disponibilidad de una comparativa directa reduce errores críticos durante la etapa de prefactibilidad de cualquier proyecto. Por otra parte, el empleo de software avanzado asegura un comportamiento superior ante desastres naturales y eventos sísmicos extremos. De hecho, la mitigación de riesgos es el beneficio más tangible al aplicar estas metodologías de cálculo digital.
El estudio actúa como un motor para la actualización tecnológica de la industria de la construcción en la región. Además, promueve la edificación de estructuras con alta capacidad de respuesta y recuperación ante eventos externos de sismicidad. Por lo tanto, el Análisis comparativo estructural fomenta una infraestructura resiliente que protege la vida y el patrimonio económico. Finalmente, la modernización industrial se logra integrando el diseño estructural con procesos de gestión de proyectos mucho más eficientes.
Limitaciones, aportaciones y futuras líneas de investigación
La investigación se enfoca en una edificación de baja altura, por lo que los resultados podrían variar en escalas. Además, no se consideran las fluctuaciones extremas de precios internacionales del acero durante el periodo del análisis comparativo estructural. Por lo tanto, los costos presentados reflejan una instantánea del mercado local en un momento específico del tiempo actual. No obstante, el trabajo aporta una metodología clara para la comparativa de sistemas estructurales en entornos sísmicos centroamericanos.
El estudio proporciona una base técnica sobre el desempeño del acero y el concreto para académicos y consultores estructurales. De esta manera, el análisis comparativo estructural fortalece la evidencia técnica necesaria para promover el uso de estructuras metálicas. Asimismo, se recomienda realizar estudios similares incorporando análisis de ciclo de vida y huella de carbono por sistema. Por consiguiente, la investigación futura debe orientarse hacia la sostenibilidad y la eficiencia energética de los materiales de construcción.
Conclusiones
La estructura de acero reduce el peso en un 40%, optimizando significativamente los costos en la base del edificio. Por lo tanto, el análisis comparativo estructural confirma que el acero es viable al integrar la velocidad en el presupuesto. No obstante, el concreto armado ofrece rigidez superior, facilitando el control de derivas sin requerir refuerzos adicionales costosos. En conclusión, la optimización de cimentación y el control sísmico son los ejes fundamentales para elegir el sistema constructivo.
El software CYPECAD valida que ambos diseños cumplen los coeficientes de seguridad de la normativa salvadoreña plenamente de forma. Por consiguiente, el análisis comparativo estructural es una herramienta de decisión robusta para ingenieros civiles y desarrolladores inmobiliarios. Asimismo, la elección final debe considerar el equilibrio entre la viabilidad económica y el desempeño ante sismos severos. Finalmente, este estudio establece un precedente técnico para la modernización de la construcción comercial en zonas de alta sismicidad.
